АВТОМАТИЗАЦІЯ ТЕПЛОГЕНЕРАТОРІВ

Теплогенератори являють собою пристрої для нагрівання повітря продуктами згоряння рідкого палива без посереднього контакту їх з повітрям, що нагрівається. Теплогенератори призначені для опалення і вентиляції тваринницьких та інших виробничих приміщень.

При теплогенераторному опаленні приміщень можна обійтись без спорудження котелень, прокладання теплотрас, які дорого коштують.

Найбільше застосування знайшли теплогенератори ТГ-75, ТГ-1, ТГ-2,5, ТГ-150, ТГ-350 і ТГ-500. Вони забезпечують підігрів від 5,3 до 25 тис. м³/год. повітря до 60 °С, витрачаючи від 9 до 50 кг/год. рідкого палива.

Технологічна схеми теплогенератора ТГ показані на рис. 7.1.

Рисунок 7.1. Технологічна схеми теплогенератора

Теплогенератор складається з корпуса 10, до якого приєднані або вбудовані в нього вентилятор 1 повітря, що підігрівається, вентилятор 2 топкового блока, пальник 5 з диффузорними розпилювачами палива, камера газифікації 7, топкова камера 8, теплообмінник - повітронагрівач 9, димар 11. Паливо подається в топку по паливопроводу 3 і розпорошується повітрям від вентилятора 2. Відкриття і закриття паливопроводу здійснює електромагнітний вентиль YА, запалюють топку за допомогою електроіскрових електродів 6, для контролю наявності полум'я призначений фоторезистор 4.

Повітря через теплообмінник теплогенератора продувається за допомогою вентилятора з електроприводом. Теплообмінник складається з камери згоряння і радіатора. Продукти згоряння віддають 82—86 % теплоти повітрю, що проходить через теплогенератор, і через димохід видаляються в атмосферу. Для спалювання рідкого палива призначений спеціальний пальник. Розпилена повітряно-паливна суміш запалюється електроіскрою, що виникає на електродах запалювання від підвищувального трансформатора. Електроди закріплені на ізоляторах. Наявність факелу контролюється двома фоторезисторами, які встановлені в блоці, що вбудований в корпус пальника.

Схема керування теплогенератором передбачає можливість його роботи в трьох режимах: опалення автоматичне, опалення ручне, вентиляція ручна.

Система автоматичного керування теплогенератором складається з напівпровідникового терморегулятора типу ПТР-2, програмного блоку, блоку запалювання, блоку контролю нагрівання і датчика аварійного перегрівання, блоку слідкування за наявністю факелу в камері згоряння, блоку сигналізації.

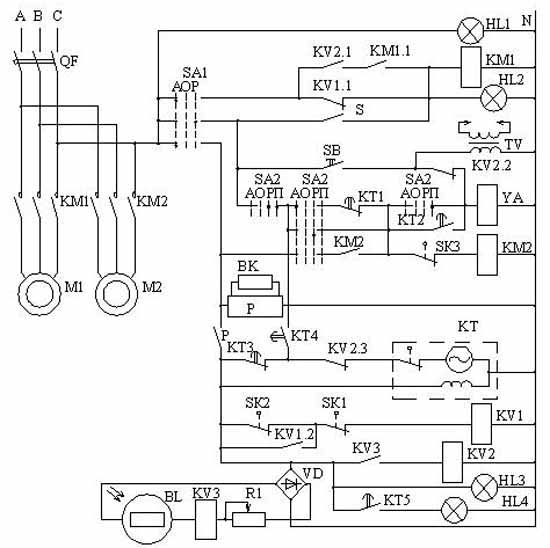

Принципова електрична схеми зображені на рисунку 7.2. У режимі автоматичного керування перемикачі SA1 і SA2 перебувають в положенні А. Якщо температура в приміщенні внаслідок вентиляції стає нижче заданої, контакти напівпровідникового терморегулятора Р замикаються, отримують живлення реле часу КТ і проміжне реле KV1, яке вимикає магнітний пускач КМ1 електровентилятора M1. Вентиляція приміщення припиняється.

Через 5 с після вмикання реле часу замикається його контакт КТ4 і магнітний пускач КМ2 отримує живлення (по колу контактів КТ3, КТ4, SA2, КТ1 і SK3). Вмикається двигун вентилятора пальника М2 і починається продувка камери згоряння.

Через 20—25 с замикаються контакти КТ2 реле часу і напруга подається на високовольтний трансформатор запалювання TV, вмикається електромагнітний клапан YA, що відкриває доступ палива до камери згоряння. Від іскри трансформатора TV повітряно-паливна суміш запалюється і освітлює камеру згоряння. Під дією світла опір R фотореле BL зменшується, що викликає спрацювання спочатку проміжного реле KV3, а потім і реле KV2, контакти якого KV2.2. і KV2.3 вимикають трансформатор запалювання TV і реле часу КТ.

Коли камера згоряння прогрівається, розмикаються контакти датчиків температури SK1 і SK2, реле KV1 втрачає живлення і своїми розмикаючими контактами КV1.1 вмикає котушку магнітного пускача КМ1, через силові контакти якого отримує живлення електродвигун вентилятора M1. У приміщення починає надходити повітря, нагріте в теплогенераторі. Коли температура теплогенератора перевищить допустиме значення, контакти датчика SK3 розімкнуться і магнітний пускач КМ2 зупинить роботу агрегату.

Рисунок 7.2. Принципова електрична схеми теплогенератора ТГ.

Якщо пуск теплогенератора триває більше ніж 25 с і стає безуспішним, то розмикаючий контакт КТ1 вимикає електромагнітний клапан YA і подача пального припиняється. Потім замикаючим контактом КТ5 вмикається сигнальна лампа HL4, а розмикаючим контактом КТ3 припиняється живлення котушки магнітного пускача КМ2 і вентилятор М2 топки зупиняється. В разі короткочасного зриву факела при нормальній роботі теплогенератора реле KV3 фотореле своїми контактами KV3 знеструмлює реле KV2 і через розмикаючі контакти KV2.2 подається напруга на трансформатор запалювання TV. Якщо після цього суміш не запалюється, теплогенератор вимикається контактами КТ1 і КТ3. Повторно його вмикають вручну, повертаючи рукоятку SA1 спочатку в положення О, а потім назад—в положення А. При цьому програмний пристрій КТ повертається у початкове положення. Якщо температура повітря в приміщенні стає нижче заданої, теплогенератор автоматично запускається.

Для нормальної зупинки теплогенератора перемикач SA 1 переводять у положення О.

У режимі ручного опалення, до якого звертаються для налагодження, випробування, а також у випадку відмовлень автоматики, перемикачі SA1 і SA2 ставлять у положення Р. Одержує живлення котушка магнітного пускача КМ2, і починається продувка топки. Потім перемикач SA2 переводять у положення Р. Включається електромагнітний клапан YА, і паливо подається в камеру згоряння. Після необхідного прогріву камери згоряння замикається тумблер S, магнітний пускач КМ1 включає електродвигун вентилятора M1.

У режимі ручної вентиляції вентиляторами теплогенератора керують за допомогою тумблера S.
